Omega 普通型系列

Omega普通型系列多軸力規

Omega 85
Omega 160
Omega 191
Omega 331

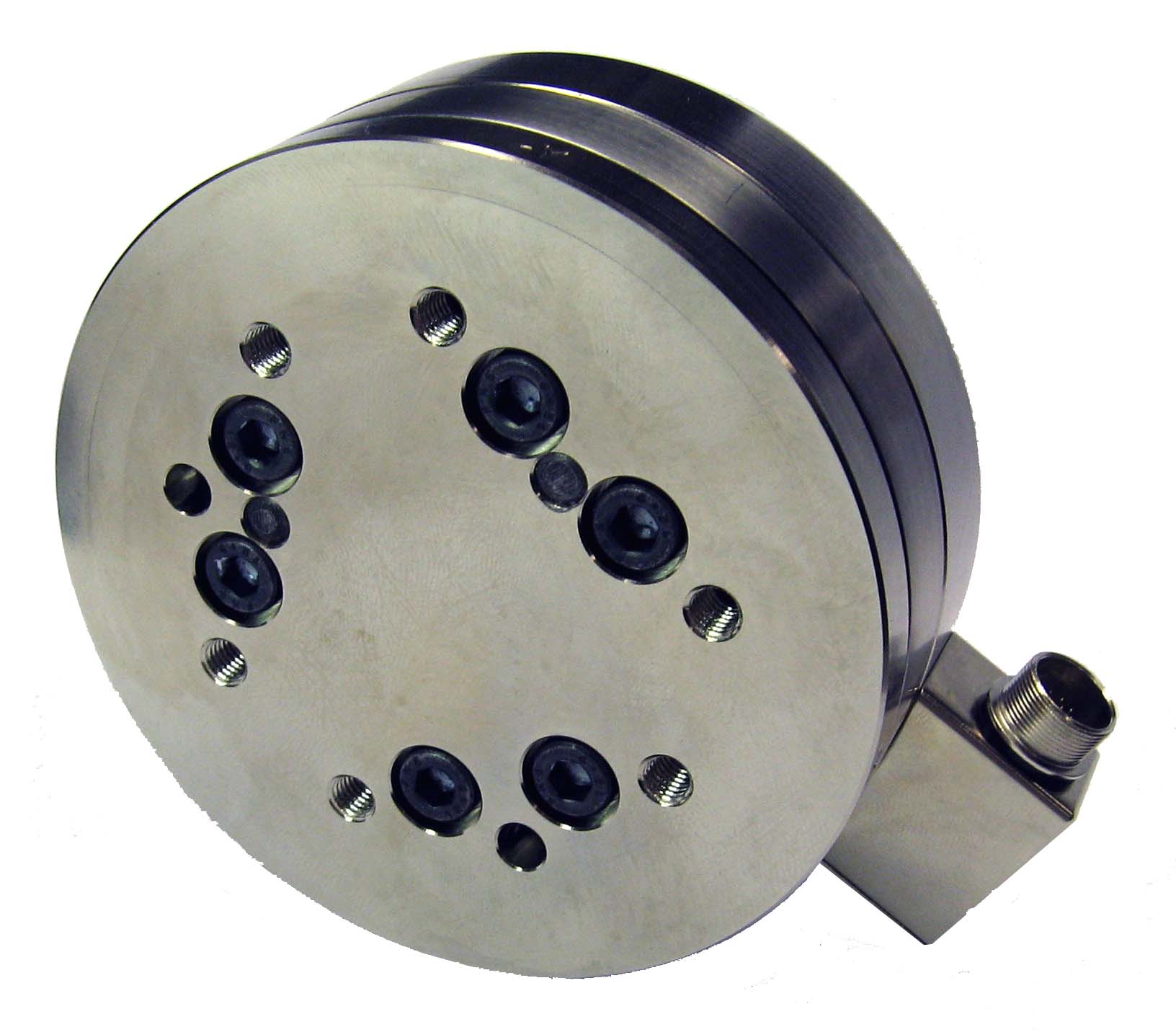

Omega 85

產品特色

．Omega 85採用薄型設計，具備高量程

．極高的強度

．採用高強度不銹鋼，經由EDM加工切割

．單軸過載值可達額定容量的5.9至24.9倍

．訊號雜訊比高：矽應變計提供比傳統箔片測量儀還強上75倍的訊號，因該訊號被放大，導致雜訊接近零

．IP65版本：IP65版本的傳感器具有防水噴霧保護

．IP68（10m）版本：IP68版本可浸入淡水中，深度為10米

注意：Omega 85不支援on-board mux board，因此不能與F/T控制器搭配使用。如要搭配F/T系統，我們推薦使用Mini85。

應用

．遠端機器人

．人形機器人

．復健研究

．義肢研究

．機器人加工

．機器人組裝

感應範圍

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-475-20	475 N	950 N	20 Nm	20 Nm
SI-950-40	950 N	1900 N	40 Nm	40 Nm
SI-1900-80	1900 N	3800 N	80 Nm	80 Nm

解析度

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-475-20	1/14 N	3/28 N	5/1496 Nm	7/2992 Nm
SI-950-40	1/7 N	3/14 N	5/748 Nm	7/1496 Nm
SI-1900-80	2/7 N	3/7 N	5/374 Nm	7/748 Nm

規格

點擊下載 " 9230-05-1341 " PDF尺寸圖

單軸過載
Fxy	±13000 N
Fz	±27000 N
Txy	±500 Nm
Tz	±610 Nm
剛度（計算）
X-軸 & Y-軸力量 (Kx, Ky)	7.7x10⁷ N/m
Z-軸力量 (Kz)	1.2x10⁸ N/m
X-軸 & Y-軸扭矩 (Ktx, Kty)	8.1x10⁴ Nm/rad
Z-軸扭矩 (Ktz)	1.3x10⁵ Nm/rad
共振頻率
Fx, Fy, Tz	2100 Hz
Fz, Tx, Ty	3000 Hz
物理規格
重量*	0.658 kg
直徑*	85.1 mm
高度*	33.4 mm
*規格內包含標準接口板

Omega 160

產品特色

．採用高強度不銹鋼，經由EDM加工切割

．單軸過載值可達額定容量的4.2至15.2倍

．訊號雜訊比高：矽應變計提供比傳統箔片測量儀還強上75倍的訊號，因該訊號被放大，導致雜訊接近零

．IP60版本：多用於多塵環境

．IP65版本：IP65版本的傳感器具有防水噴霧保護

．IP68（10m）版本：IP68版本可浸入淡水中，深度為10米

應用

．復健研究

．產品測試

．骨科研究

．遠端機器人

．精密夾具中的零件放置和拆卸

．摩擦攪拌焊接

感應範圍

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-1000-120	1000 N	2500 N	120 Nm	120 Nm
SI-1500-240	1500 N	3750 N	240 Nm	240 Nm
SI-2500-400	2500 N	6250 N	400 Nm	400 Nm

解析度

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-1000-120	1/4 N	1/4 N	1/40 Nm	1/80 Nm
SI-1500-240	1/4 N	1/2 N	1/20 Nm	1/40 Nm
SI-2500-400	1/2 N	3/4 N	1/20 Nm	1/20 Nm

規格

點擊下載 " 9230-05-1093 " PDF尺寸圖

點擊下載 " 9230-05-1131 " PDF尺寸圖

點擊下載 " 9230-05-1412 " PDF尺寸圖

單軸過載
Fxy	±18000 N
Fz	±48000 N
Txy	±1700 Nm
Tz	±1900 Nm
剛度（計算）
X-軸 & Y-軸力量 (Kx, Ky)	7.0x10⁷ N/m
Z-軸力量 (Kz)	1.2x10⁸ N/m
X-軸 & Y-軸扭矩 (Ktx, Kty)	3.3x10⁵ Nm/rad
Z-軸扭矩 (Ktz)	5.2x10⁵ Nm/rad
共振頻率
Fx, Fy, Tz	1300 Hz
Fz, Tx, Ty	1000 Hz
物理規格
重量*	2.72 kg
直徑*	157 mm
高度*	55.9 mm
*規格內包含標準接口板

Omega 191

產品特色

．極高的強度

．採用高強度不銹鋼，經由EDM加工切割

．單軸過載值可達額定容量的4.8至19.9倍

．IP60版本：多用於多塵環境

．IP65版本：IP65版本的傳感器具有防水噴霧保護

．IP68（10m）版本：IP68版本可浸入淡水中，深度為10米

應用

．產品測試

．遠端機器人

．力量反饋

．精密夾具中的零件放置和拆卸

．摩擦攪拌焊接

感應範圍

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-1800-350	1800 N	4500 N	350 Nm	350 Nm
SI-3600-700	3600 N	9000 N	700 Nm	700 Nm
Si-7200-1400	7200 N	18000 N	1400 Nm	1400 Nm

解析度

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-1800-350	3/8 N	3/4 N	5/96 Nm	5/144 Nm
SI-3600-700	3/4 N	1 1/2 N	5/48 Nm	5/72 Nm
Si-7200-1400	1 1/2 N	3 N	5/24 Nm	5/36 Nm

規格

點擊下載 " 9230-05-1464 " PDF尺寸圖

單軸過載
Fxy	±36000 N
Fz	±110000 N
Txy	±6800 Nm
Tz	±6800 Nm
剛度（計算）
X-軸 & Y-軸力量 (Kx, Ky)	2.4x10⁸ N/m
Z-軸力量 (Kz)	3.6x10⁸ N/m
X-軸 & Y-軸扭矩 (Ktx, Kty)	1.5x10⁶ Nm/rad
Z-軸扭矩 (Ktz)	3.2x10⁶ Nm/rad
共振頻率
Fx, Fy, Tz
Fz, Tx, Ty
物理規格
重量*	9.41 kg
直徑*	190 mm
高度*	64 mm
*規格內包含標準接口板

Omega 331

產品特色

．擁有極高的強度

．採用高強度不銹鋼，經由EDM加工切割

．單軸過載值可達額定容量的5.3至21.8倍

．訊號雜訊比高：矽應變計提供比傳統箔片測量儀還強上75倍的訊號，因該訊號被放大，導致雜訊接近零

．IP65版本：IP65版本的傳感器具有防水噴霧保護

應用

．產品測試

．力量反饋

．遠端機器人

感應範圍

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-10000-1500	10 kN	22 kN	1.5 kNm	1.5 kNm
SI-20000-3000	20 kN	44 kN	3 kNm	3 kNm
SI-40000-6000	40 kN	88 kN	6 kNm	6 kNm

解析度

校正	Fx, Fy	Fz	Tx, Ty	Tz
SI-10000-1500	1/640 kN	1/240 kN	3/8000 kNm	3/16000 kNm
SI-20000-3000	1/320 kN	1/120 kN	3/4000 kNm	3/8000 kNm
SI-40000-6000	1/160 kN	1/60 kN	3/2000 kNm	3/4000 kNm

規格

點擊下載 "9230-05-1158 " PDF尺寸圖

點擊下載 " 9230-05-1360 " PDF尺寸圖

單軸過載
Fxy	±240000 N
Fz	±520000 N
Txy	±32000 Nm
Tz	±36000 Nm
剛度（計算）
X-軸 & Y-軸力量 (Kx, Ky)	1.2x10⁹ N/m
Z-軸力量 (Kz)	1.3x10⁹ N/m
X-軸 & Y-軸扭矩 (Ktx, Kty)	9.2x10⁶ Nm/rad
Z-軸扭矩 (Ktz)	2.4x10⁷ Nm/rad
共振頻率
Fx, Fy, Tz
Fz, Tx, Ty
物理規格
重量*	47 kg
直徑*	330 mm
高度*	107 mm
*規格內包含標準接口板
