  • Elogger 應變量測系統 EL-110/210/310

應變測試在應變及應變速率上進行客觀的分析,能運用在SMT封裝的PWB組裝、測試和操作上。

Elogger™應變量測系統是特別針對印刷電路板應變測試應用所進行設計的工具,測試項目包括:錫球破裂、布線損毀、焊盤分離以及基板裂紋等。提供實時數據進行監控,避免在測試過程中出現故障。



特色

.符合IPC-JEDEC 9704&9702規範

.輕巧易攜﹑耐撞擊,任何場合皆可使用

.高速USB介面,100%同步擷取應變訊號

.50,000Hz超高速取樣率

.24bits解析度

.擁有一鍵輸出報表功能,大幅提升工作效率

.提供簡中、繁中、英文操作介面

.提供Diagonal Strain、Max/ Min Principal strain、Strain Rate等專業分析數據

.能直接連接應變片和熱電偶

.允許120Ω或350Ω的1/4橋輸入

.高速採樣率能高達50KHz(每個通道)

.每個通道同時使用抗混疊濾波器和類比轉數位進行採樣

.主機支援多款模組

  • 總覽

硬體



EL-110 EL-210 EL-310



型號

插槽數

尺寸(長x高x寬)

重量
(滿模組)

EL-110

8槽

260 x 105 x 104 mm

3.5 kg

EL-210

4槽

163 x 105 x 102 mm

2.2 kg

EL-310

1槽

145 x 105 x 104 mm

0.8 kg



物理特性

操作環境溫度

-40℃ - 70℃

儲存環境溫度

-40℃ - 85℃

最高海拔高度

5000m

操作環境相對濕度

10% - 90%

介面

USB 2.0

最大裝置數

4台

電源需求

輸入電壓範圍

100 VAC-240 VAC

衝擊與震動

操作衝擊力

50g

隨機震動

10 Hz – 500 Hz

隨機工作頻率範圍

5 g



軟體

.友善的軟體介面

.具有一鍵輸出報告的功能

.提供英文、簡體中文和繁體中文三種語言版本

.提供diagonal strain、Max/Min principal strain、strain rate、Qstrain 等數據分析

.輕鬆選擇分析功能,並顯示在同一頁面

.允許在不同的電腦上安裝軟體



模組

型號

量測類別

量測物件

量測範圍

通道數

掃描速率
(每個通道)
A/D
解析度

精度

12QB8

應變

120Ω應變規

±55,000μɛ

8 Ch

10000 Hz

24 bit

±0.02%

35QB8

應變

350Ω應變規

±55,000μɛ

8 Ch

10000 Hz

24 bit

±0.02%

IEPAC4

壓電積體電路

加速度規

±5V

4 Ch

50000 Hz

24 bit

±0.05%

DCR4-IN
DCR3-OUT
(2 slot soccupy)

電阻

雛菊鍊

0~10Ω
0~100Ω
0~1000Ω

4 Ch

100000 Hz

16 bit

±1.3%

TC4

溫度

熱電偶

8mV

4 Ch

3 Hz

24 bit

±0.1℃

TRI8

數位 I/O

TTL輸入 & 輸出

5V

8 Ch

10 Mega Hz

*

*

TDA50K4

全橋式

傳感器

±25mV/V

4 Ch

50000 Hz

24 bit

±0.02%

V01M4

電壓

電壓類

±10V

4 Ch

100000 Hz

16 bit

±0.02%

FB4

應變

120 & 350Ω應變規

±55,000μɛ

4 Ch

50000 Hz

24 bit

±0.02%

HSV05M4

電壓

電壓類

±10V

4 Ch

500000 Hz

16 bit

±0.02%

系統配置

SGA主機配置

硬體

EL-110主機可選配模組

型號

圖片

量測類別

量測物件

量測範圍

通道數

掃描速率
(每個通道)
A/D
解析度

精度

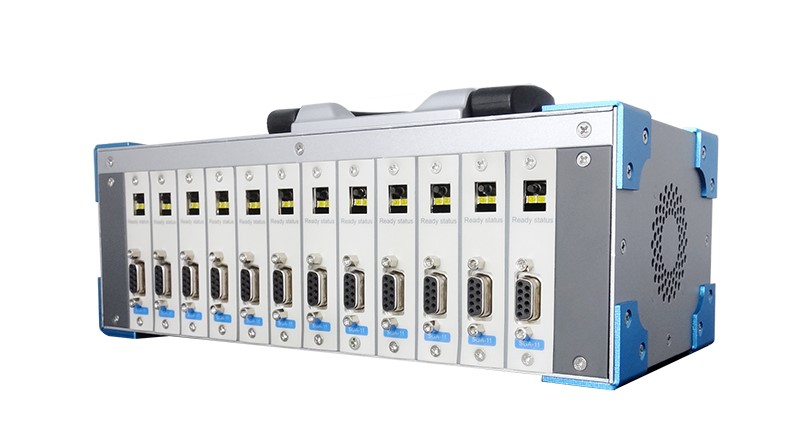

HSV1M4

電壓

SGA-11和電壓輸出類型感測器

±10V

4 Ch

1000000 Hz

16bit

±0.02%



主機

型號

SGA

圖片

插槽數

12槽

尺寸 (長x高x寬)

264 x 164 x 83 mm

重量(滿模組)

3.6 Kg

備註

*只能使用SGA-11
*輸出至HSV1M4

物理特性

操作環境溫度

-40 °C - 70 °C

儲存環境溫度

-40 °C - 85 °C

最高海拔高度

5000 m

操作環境相對溼度

10 % - 90 %

介面

BNC (每個通道)

輸出訊號

±5V

最大裝置數

4 台(48 通道)

電源需求

輸入電壓範圍

100 VAC - 240 VAC

衝擊與震動

操作衝擊力

50 g

隨機震動

10 Hz - 500 Hz

隨機工作頻率範圍

5 g

SMT組裝流程

.去板邊/分板的製程

.所有手動處理的製程

.所有返修及潤飾的製程

.安裝接頭

.安裝零件



機構組裝

.組裝散熱片

.組裝 隔離柱/補強板

.系統或系統板子組裝



運送環境

.衝擊和振動測試

.落摔測試



電路板測試

.電路電性測試 (ICT)

.電路板功能測試



汽車工業

汽車中控系統

輪胎壓力系統

倒車雷達



消費類電子產品

智慧型手機與平板

筆記型電腦

穿戴型裝置

伺服器
