標準扣環型荷重元 SS-2.0

標準扣環型荷重元 SS-2.0

簡介
規格

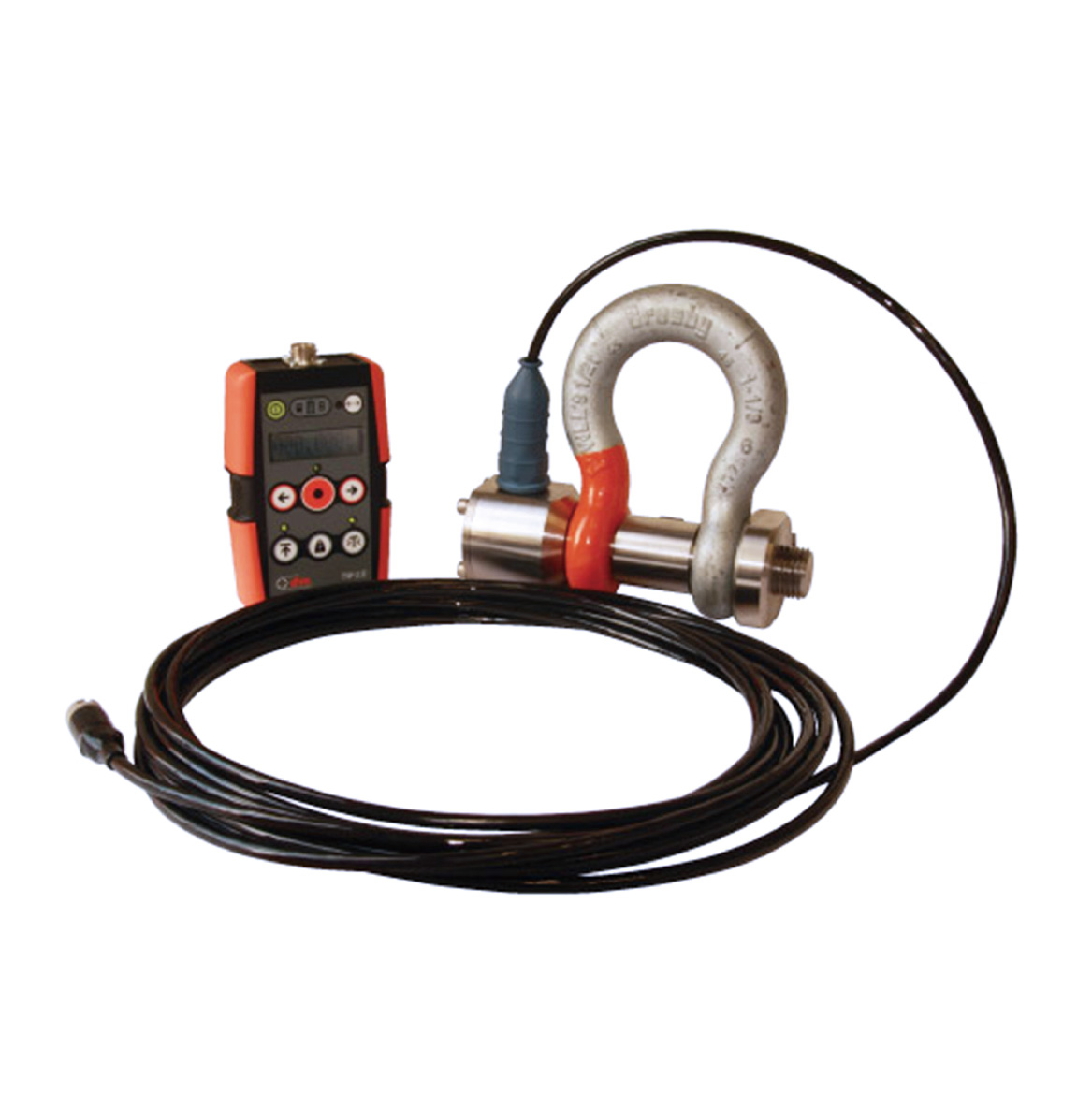

DLM標準扣環型荷重元採用高強度海洋等級電纜連線到荷重元，由業界領導品牌Crosby和GN Shackles使用不銹鋼Load Pin製造而成。

DLM標準扣環型荷重元適用于多種不同應用，是一款堅固且操作簡便的張力監測解決方案。標配有10公尺堅韌的PUR訊號電纜，且可與TW-2.0-S掌上型顯示器或自訂顯示器搭配使用來顯示負載。

特色

·牢靠的設計

不銹鋼結構

·安裝時所需的淨空空間小

·高 IP 等級

·多輸出選項(mV/V, 4-20mA, 0-10V, RS485 ASCII, RS485 MODBUS)

·提供負載定心線軸

應用

·臍帶纜負載監測

·吊鉤下稱重

·電纜張力監測

·舉重

·系船柱拉力和認證

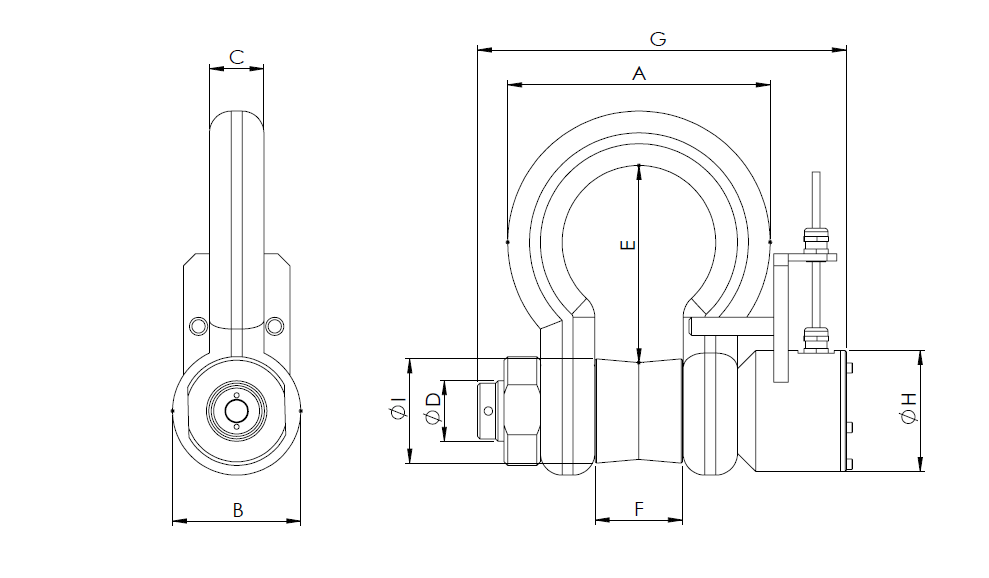

尺寸

負載能力（噸）	型號	扣環	尺寸									保證負載（噸）	精度 %FRO	解析度（kg）
負載能力（噸）	型號	扣環	A	B	C	D	E	F	G	H	I	保證負載（噸）	精度 %FRO	解析度（kg）
12	0001-1059	Crosby G2130	146	76	31.8	35	107	51.5	235	100	60	18	<±1	5
25	0001-1060	Crosby G2130	225	106	44.5	50	162	73	100	86	37.5	37.5	<±1	10
55	0001-1061	Crosby G2130	327	145	66.5	70	246	105	385	100	114	82.5	<±1	50
85	0001-1062	GN H9	365	165	76	82	308	127	444	110	130	127.5	±1	100
120	0001-1063	GN H10	416	200	89	95	347	150	493	110	150	180	±1	100
200	0001-1064	GN H10	530	260	120	125	450	180	600	140	235	300	±1	100
300	0001-1065	GN H10	565	305	130	150	534	200	640	150	287	350	±1	100
400	0001-1192	GN H10	655	350	165	175	600	230	720	185	345	600	±1	100
500	0001-1193	GN H10	710	370	180	185	610	255	780	200	375	750	±1	100

規格

Pin材質	17-4PH H1150+1150不銹鋼
電橋阻抗	350Ω
環境溫度	-20°C 到 +60°C
顯示器	TW-2.0-S 有線手持顯示器
訊號線	10m PUR標準訊號線
防護	IP66帶軍用規格連接器 / IP67帶電纜密封套
校正	提供符合 BS EN 10002/2 1992的校準、驗證負載和測試證書。
包裝	木製儲物箱

產品資料表

標準扣環型荷重元 SS-2.0
