TireScan VersaTek 輪胎壓力分佈量測

完整的輪胎壓力量測與分析系統

簡介
配置
感測片
軟體
硬體
選購
應用

輪胎胎面分析

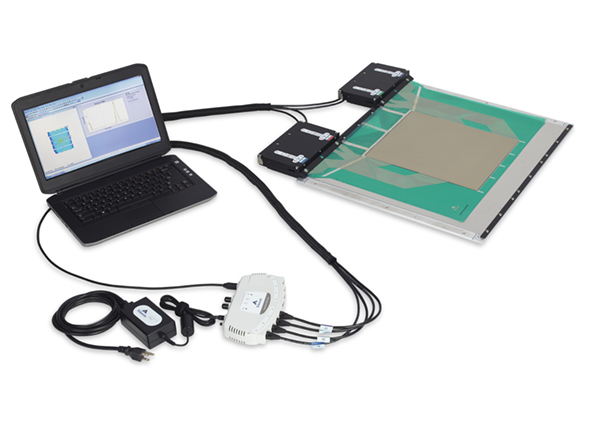

TireScan™ VersaTek^TM系統是接觸式壓力量測感測器，搭配超高解析度的感測片，能用來量測靜態或動態輪胎足跡的特殊系統。堅固的資料擷取器搭配上不同規格的感測片，能量測各種不同用途的輪胎，該系統特殊的圖表與圖像分析軟體，能夠定量且定性的進行輪胎分析。

特色

．動態紀錄與回放功能

．圖表與數據分析功能

．快速生成客製化報告

．耐用且可重複使用的傳感器

．具有薄且不可壓縮的特性－尺寸的穩定度在重複測量上極為重要

．快速的檢測步驟－不需要油墨、紙張或是掃描

一般感測片規格

感測片技術	電阻
精確度	±5％
壓力範圍	0-4,100 kPa (0-600psi)
厚度	0.2mm (0.008 in.) 不可壓縮

TireScan™ VersaTek^TM系統配置

．VersaTek® 系統

– 適用於轎車、巴士與小貨車等輪胎

– 適用於飛機、農業用車、卡車與公車等輪胎

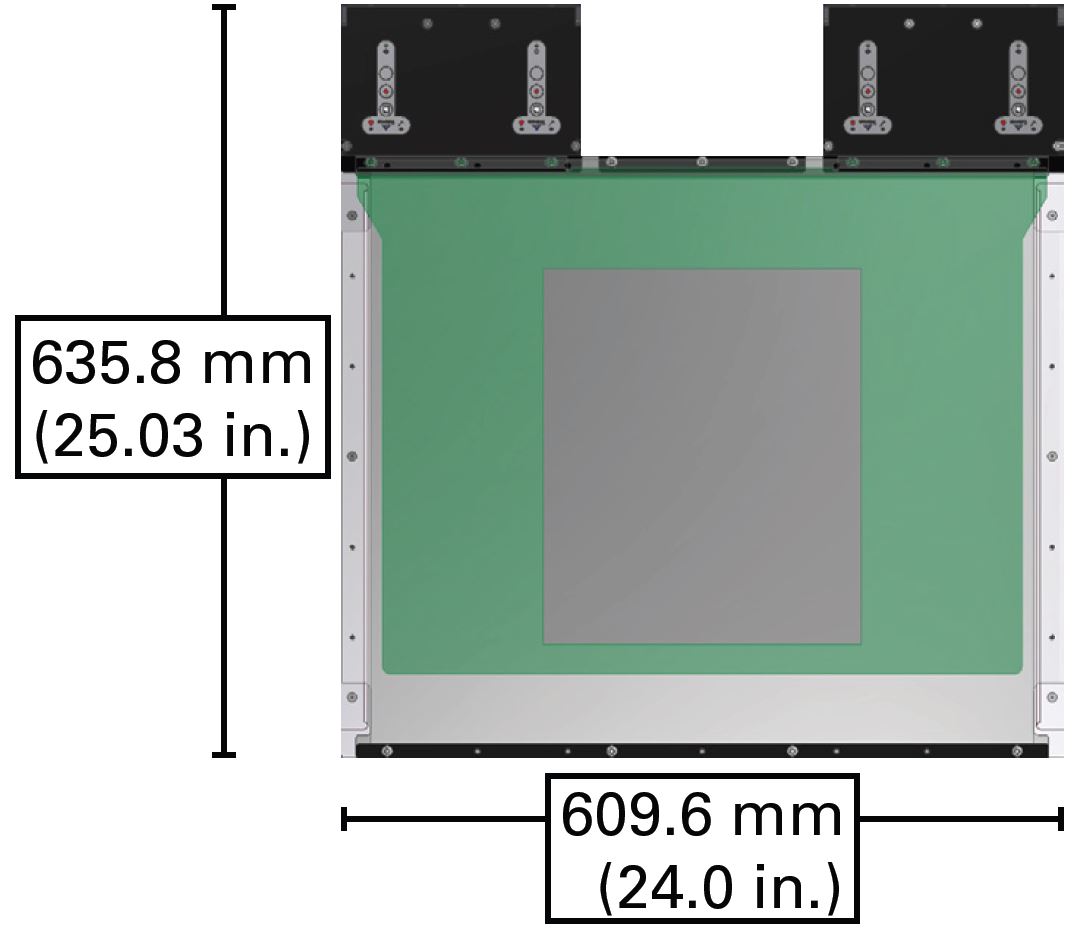

小客車、小巴士以及小貨車的輪胎測試

耐用的TireScan系統內包括：

．VersaTek堅固型資料擷取器

．VersaTek 8-Port集線器

．前/後導板，讓測試時能更加平穩

．專用的平衡校準裝置 – PB100T

TVR8404	TVR8406	TVR8408

飛機、農業用車、卡車與公車的輪胎測試

耐用的TireScan系統內包括：

․VersaTek堅固型資料擷取器

․VersaTek 8-Port集線器

․專用的平衡校準裝置

PB100H (搭配#8001使用)
PB100H (搭配#7202使用)

提供多款感測片供您做選擇

Tekscan提供多款感測片，以便符合小客車、卡車、農業用車等的各式輪胎。標準品的規格如下，也可客製化感測片。

小客車、小巴士以及小貨車的輪胎測試

系統型號	TVR8404	TVR8406	TVR8408
感測片型號#	8404	8406	8408
感測面積	268.2 mm x 317.0 mm (10.56 in. x 12.48 in.)	268.2 mm x 317.0 mm (10.56 in. x 12.48 in.)	402.3 mm x 433.2 mm (15.84 in. x 17.06 in.)
# 個感測點	36,608	82,368	133,408
空間解析度 (X,Y)	1.5 mm x 1.5 mm (0.060 in. x 0.060 in.)	1.0 mm x 1.0 mm (0.040 in. x 0.040 in.)	1.1 mm x 1.1 mm (0.045 in. x 0.045 in.)
標準壓力範圍	300 psi	300 psi	300 psi
掃描速率 (Hz)	106	71	29
# 個資料擷取器	4	6	8
系統重量	35.58 lbs.	39.55 lbs.	43.52 lbs.

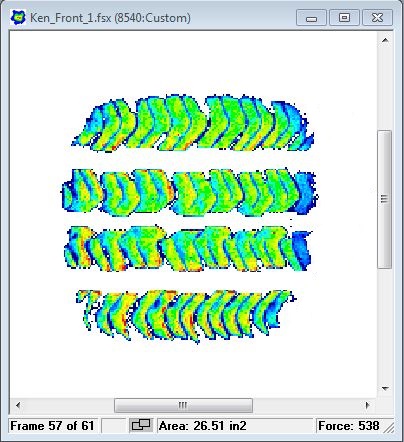

輸出圖形

飛機、農業用車、卡車與公車的輪胎測試

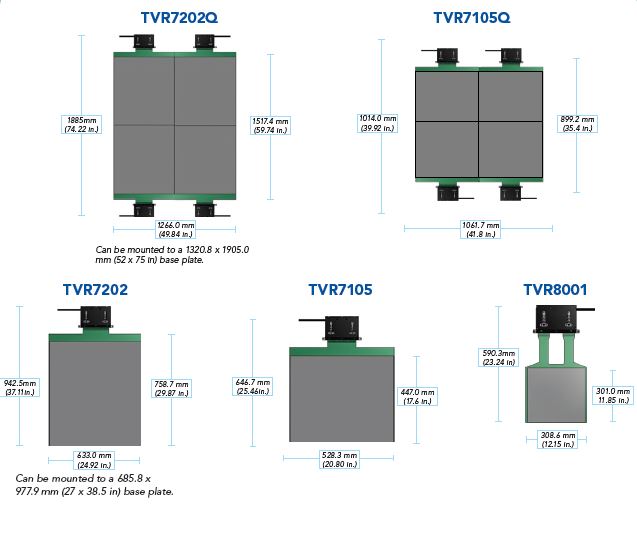

系統型號	TVR7202Q	TVR7105Q	TVR7202
感測片型號#	7202Q	7105Q	7202
感測面積	1415 mm x 1259 mm (55.72 in. x 49.56 in.)	899.2 mm x 1061.7 mm (35.40 in. x 41.80 in.)	704.1 mm x 625.9 mm (27.72 in. x 24.6 in.)
# 個感測點	34,848	36,996	8,712
空間解析度 (X,Y)	7.1 mm x 7.1 mm (0.28 in. x 0.28 in.)	5.0 mm x 5.0 mm (0.2 in. x 0.2 in.)	7.1 mm x 7.1 mm (0.28 in. x 0.28 in.)
標準壓力範圍	300 & 600 psi	300 psi	300 & 600 psi
掃描速率 (Hz)	191	160	191
# 個資料擷取器	8	8	4
系統重量	20.32 lbs.	20.32 lbs.	6.91 lbs.
輸出圖形

系統型號	TVR7105	TVR8001
感測片型號#	7105	8001
感測面積	447 mm x 528.3 mm (17.6 in. x 20.8 in.)	292.6 mm x 268.2 mm (11.52 in. x 10.56 in.)
# 個感測點	9,152	8,448
空間解析度 (X,Y)	5.0 mm x 5.0 mm (0.20 in. x 0.20 in.)	3.0 mm x 3.0 mm (0.120 in. x 0.120 in.)
標準壓力範圍	300 psi	300 psi
掃描速率 (Hz)	160	173
# 個資料擷取器	2	2
系統重量	6.91 lbs.	6.66 lbs.
輸出圖形

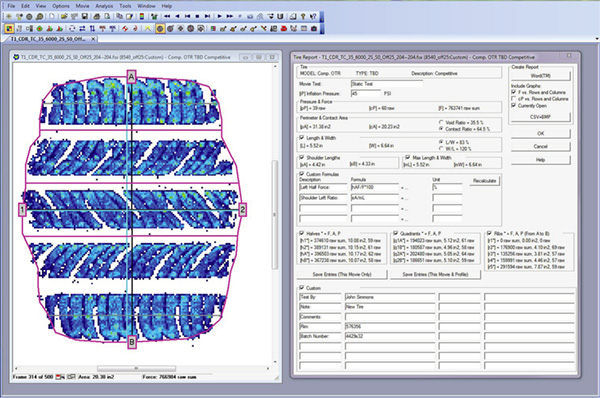

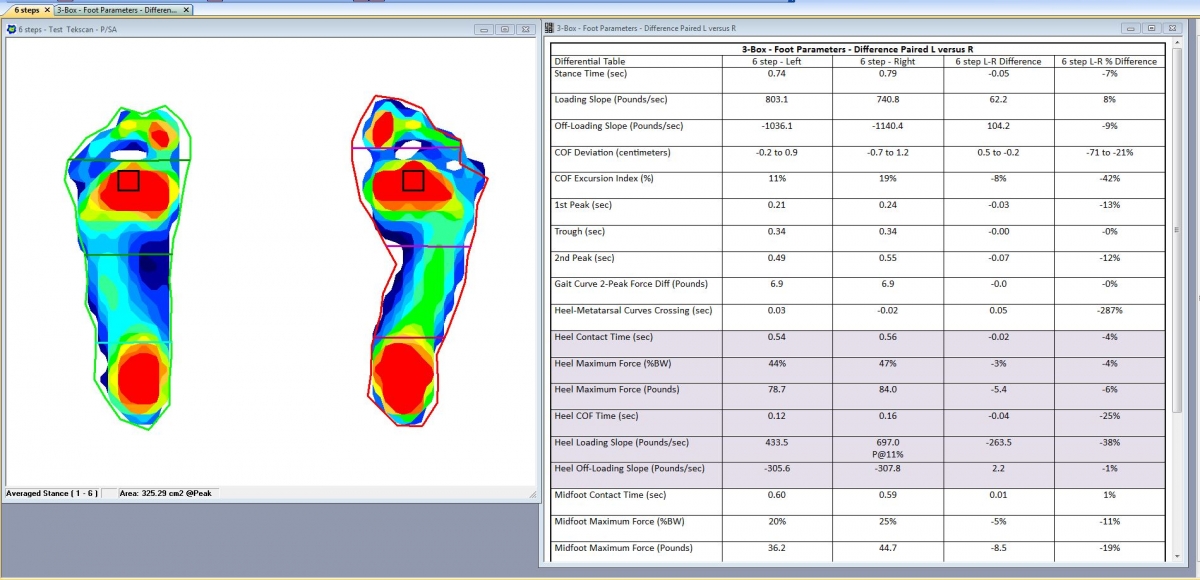

TireScan^TM提供更全面與更高質量的分析軟體，軟體內以多種格式顯示壓力分佈數據，且可以訂製專屬的輪胎報告內容，並以CSV檔或Word檔格式輸出。

即時壓力分佈顯示
提供接觸面積、中心線、胎肩、胎紋塊分線等數據
提供自定義公式計算

以CSV檔或Word檔格式輸出客製化報告

硬體設備

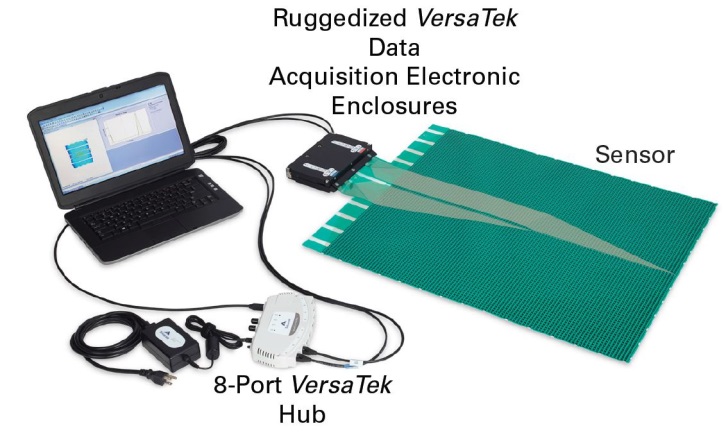

資料擷取器連接感測片，再以數位方式將蒐集到的數據傳送至電腦。

VersaTek堅固型資料擷取器

專為TireScan系統所設計的擷取器，比標準的擷取器還要堅固且耐用。

8-Port集線器

透過8-Port集線器，最高可8個擷取器同時進行數據蒐集。

系統選配

外部觸發/同步

使用者能透過外部觸發/同步的功能，讓Tekscan系統與其他測量系統觸發/同步記錄

觸發訊號發送器/接收器

遠端控制記錄，同步開始或停止數據蒐集

平衡校準器

使用平衡校準器進行感測片的校準，減少每個感測點的輸出差異。

	PB100H平衡校準器有效面積為17.5英寸×19.5英寸（445毫米×495毫米）的平衡器
	PB100N平衡校準器有效面積為26.0英寸×36.0英寸（660.4毫米×914.4毫米）的平衡器。
	PB100T平衡校準器用於Tekscan TireScan系統的平衡器。
	PB100T1平衡校準器

為軟體提供額外的附加功能

數位讀取工具包 (DRT)

數據讀取工具能能讓使用者在其他應用程式（像是C#、MATLAB、LabView以及VB等）中開啟並讀取Tekscan .FSX文件

感測片MAP

專屬的MAP驅動文件用以驅動各個不同的感測片

應用

．評估輪胎足跡壓力分佈

．分析各種輪胎材質與胎面設計

．評估懸架與外傾角

．溝槽和花紋塊的設計與測試

．輪胎磨損研究

．輪胎缺陷調整

．品質控管

．與競爭對手進行比較

靜態與動態量測

靜態負載	動態負載

	PB100H平衡校準器有效面積為17.5英寸×19.5英寸（445毫米×495毫米）的平衡器
	PB100N平衡校準器有效面積為26.0英寸×36.0英寸（660.4毫米×914.4毫米）的平衡器。
	PB100T平衡校準器用於Tekscan TireScan系統的平衡器。
	PB100T1平衡校準器
