通用型加速度規
特色
.價格低
.IEPE輸出
.包括電子數據表(TEDS)
.用於輕量的測試物體
.絕緣外殼
.M5基線
.UNF 10-32插座(Microdot)

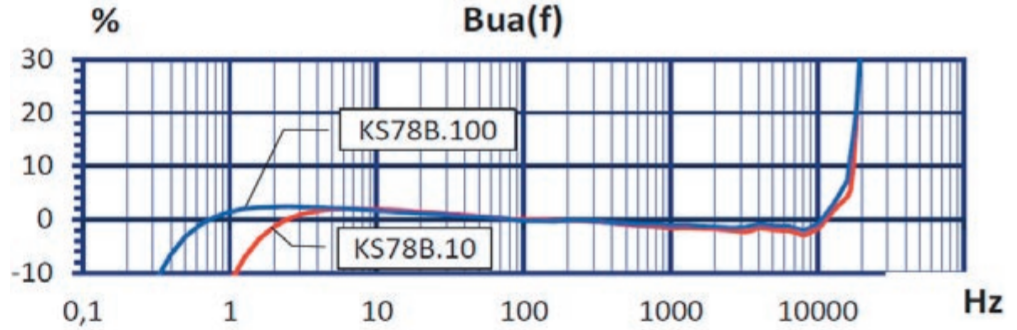

- 典型的波幅響應
-溫度特性
-雜訊特性
型號
KS78B100
輸出
IEPE
設計
剪切設計
電壓靈敏度
Bua
100 ± 20 % mV/g
範圍
a+ / a-
60 g
損壞限制
amax
6000 g
線性頻率範圍
f 3 dB
0,2 .. 20k Hz
f 10 %
0,4 .. 16k Hz
f 5 %
0,6 .. 14k Hz
共振頻率
f r
> 42 (+25 dB) kHz
橫向靈敏度
Γ90MAX
< 5 %
an wide band
400 µg (Hz)
雜訊密度
0,1 Hz an 1
20 µg/√Hz
1 Hz an 2
8 µg/√Hz
10 Hz an 3
2 µg/√Hz
100 Hz an 4
0,8 µg/√Hz
恆定電流源
I CONST
2 .. 20 mA
輸出偏壓 (當I CONST=4mA)
UBIAS
12 ..14.5 V
輸出阻抗 (當I CONST=4mA)
rOUT
<100 Ω
電子數據表 (TEDS)
環境參數
操作溫度範圍
Tmin/Tmax
-40 / 120°C
溫度係數
-40 .. 0 °C TK(Bua)
0.08 %/K
0 .. 40 °C TK(Bua)
-0.10 %/K
40 .. 80 °C TK(Bua)
-0.12 %/K
80 .. 120 °C TK(Bua)
-0.14 %/K
瞬間溫度靈敏度
baT
0.05 ms-2/K
磁場靈敏度
bab
1.5 ms-2/T
機械參數
重量 (不含電纜線)
11,2 / 0,4 g / oz
外殼材質
不銹鋼
電纜連接
軸向
連接插座
UNF 10-32
安裝
底座使用M5螺絲
絕緣
是
