測量厚度系統

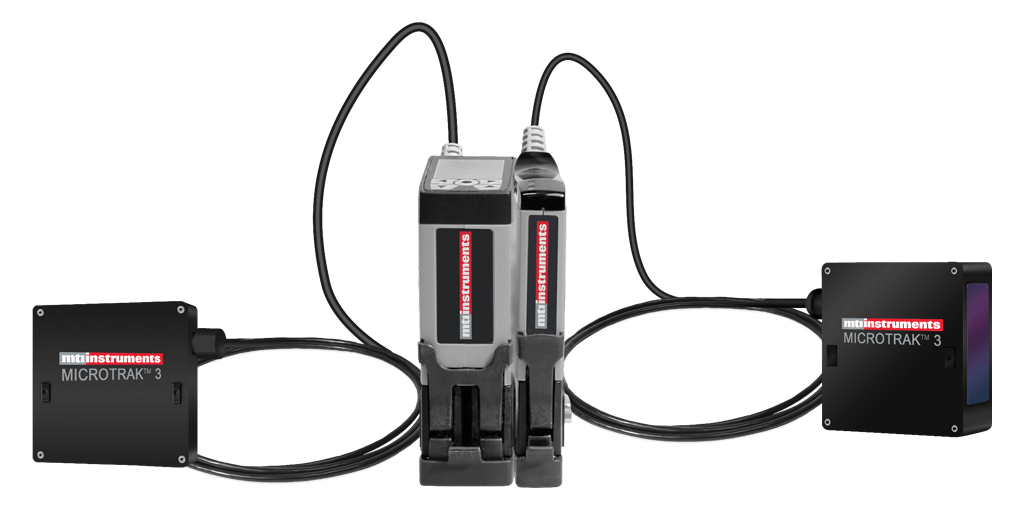

數位式非接觸式厚度量測系統
將非接觸式雷射位移器與模組化控制器結合,可成為獨立的解決方案或透過PLC/PC進行控制,用於金屬、纖維板與水泥板的自動化產線上的QA/QC。控制器可以在0.00025秒內檢測出超範圍的厚度,並輸出數位化的數據。
.密封的薄膜鍵盤
.可選擇不同的計算模式
.可透過鍵盤設置公差
.預設厚度或皮重功能
.PLC與電腦Modbus接口
.可編程I/O(4個輸入、3個輸出)
型號
Microtrak 3TGS 25-02
Microtrak 3TGS 25-04
Microtrak 3TGS 50-10
Microtrak 3TGS 50-20
料號
8000-6851
8000-6852
8000-6853
8000-6854
測量範圍
4mm (0.16in.)
8mm (0.31in.)
20mm (0.79in.)
40mm(1.57in.)
精度
±0.06% FSR
可量測的最近距離
23mm (0.92in.)
21mm (0.82in.)
40mm (1.57in.)
30mm (1.18in.)
中心位置
25mm (0.98in.)
50mm (1.97in.)
解析度
0.038µm
0.076µm
0.191µm
0.382µm
雜訊
0.6µm
1.2µm
3.6µm
6.5µm
光點尺寸
30µm
25µm
36µm
介面
RS485轉USB
類型
紅光雷射 / 3R雷射等級
頻率響應
20kHz
